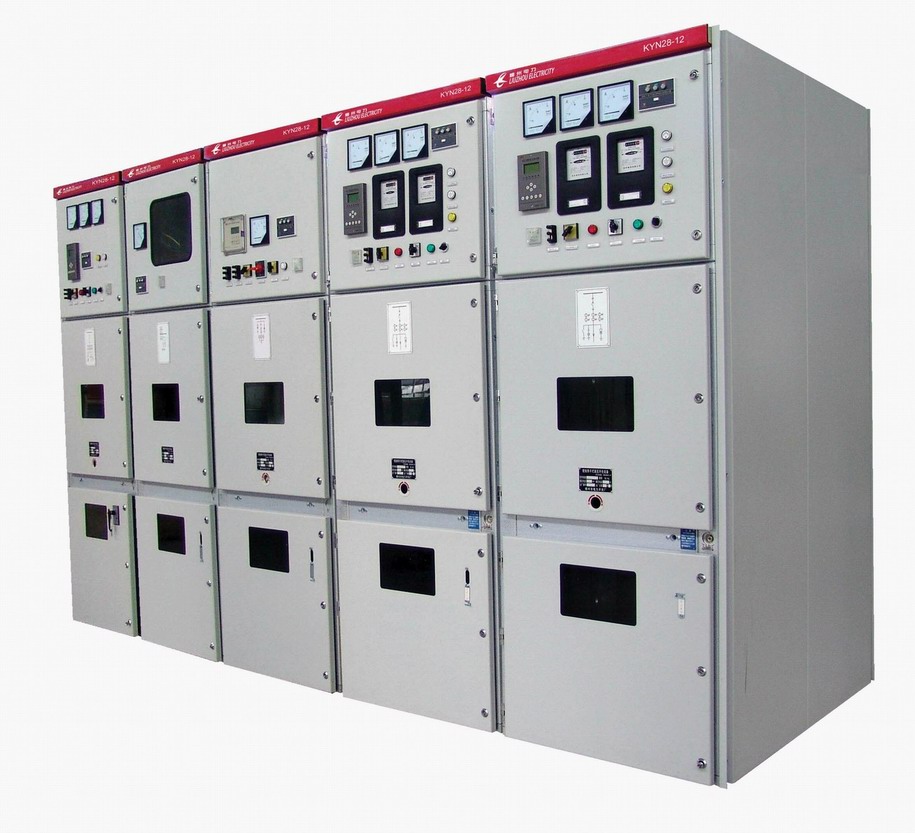

高压柜例行检验记录
| 序号 |
试验项目 |
检验技术要求 |
检验结果 |
结论 |
||||
|
1 |
一 般 检 查 |
所装元、器件是否正确 | ||||||
| 主、辅电路接线、导线截面、颜色等是否正确 | ||||||||
| 金属防护层、绝缘件处理是否正确 | ||||||||
| 铭牌、标记是否正确、齐全、易辨，位置是否正确 | ||||||||
| 防护等级IP 0,用直径为 mm的检具不能进入壳体内 | ||||||||
|
2 |
介电强度 |
辅助回路对地之间 | 施加试验电压U：2000V 试验1s,应无击穿和闪络现象 |
|||||
| 相对相、相对地之间 | 施加试验电压U：65kV 试验1min,应无击穿和闪络现象 |
|||||||
| 隔离断口之间 | 施加试验电压U：79kV 试验1min,应无击穿和闪络现象 |
|||||||
| 3 |
机械特性 |
在规定的工作条件下,机械特性符合其标准和技术条件的要求 | 见气箱试验报告 | |||||
| 4 |
机械操作 试验 |
施以100%的额定操作电压进行分合闸5次,开关动作正常 | ||||||
| 施以110%的额定操作电压进行合闸5次, 施以120%的额定操作电压进行分闸5次,开关动作正常 | ||||||||
| 施以85%的额定操作电压进行合闸5次, 施以65%的额定操作电压进行分闸5次,开关动作正常 | ||||||||
| 5 |
电气试验 |
按电气原理图要求,进行模拟动作试验,各种电气元器件动作正常,试验结果符合设计要求 | ||||||
| 6 | 回路电阻 | ≤250μΩ | A μΩ | |||||
| B μΩ | ||||||||
| C μΩ | ||||||||
| 7 | 接地电阻 | ≤100mΩ | 气箱对地 mΩ | |||||
| 机构对地 mΩ | ||||||||
| 外壳对地 mΩ | ||||||||
| 8 | 联锁检查 | 按规定操作顺序分合闸5次,联锁机构动作正确,位置指示正确 | ||||||
|
9 |
充气隔室的压力试验 |
见气箱试验报告 |
||||||
|
10 |
充气隔室的气体密封试验和水分测量 | |||||||
|
11 |
局部放电测量(用户有要求时进行) | |||||||
检验人员：
检验日期：
