GPIO：130个，分组为GPA－GPJ，除了GPA25个均为OUTPUT接口外，其它所有的（GPB－BPJ）都可以INPUT／OUTPUT，通过相应的寄存器来设置状态。

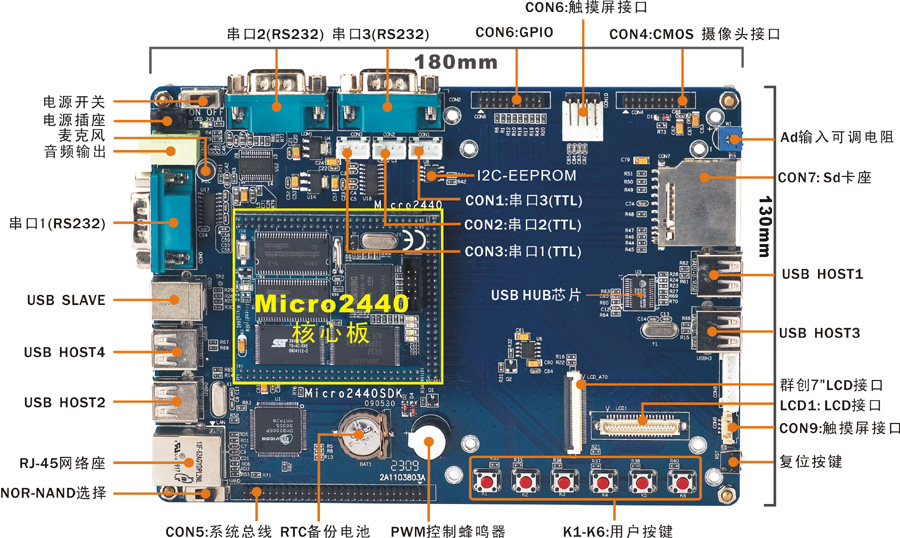

开发板上提供了34PIN的GPIO接口，接口序号为CON4。具体含义为：
1、5V电源输入或输出 2、3.3V电源输出
3、接地 4、nRESET复位信号输出
5、AD输入通道0 6、AD输入通道1
7、AD输入通道2 8、AD输入通道3
9、EINT0/GPF0 10、EINT1/GPF1
11、EINT2/GPF2 12、EINT3/GPF3
13、EINT4/GPF4 14、EINT5/GPF5
15、EINT6/GPF6 16、EINT8/GPG0
17、EINT9/GPG1 18、EINT11/GPG3
19、EINT13/GPG5 20、EINT14/GPG6
21、EINT15/GPG7 22、EINT17/GPG9
23、EINT18/GPG10 24、EINT19/GPG11
25、SPIMISO/GPE11 26、SPIMOSI/EINT14/GPG6
27、SPICLK/GPE13 28、nSS_SPI/EINT10/GPG2
29、I2CSCL/GPE14 30、I2CSDA/GPE15
31、TOUT0/GPB0 32、TOUT1/GPB1
33、CLKOUT0/GPH9 34、CLKOUT1/GPH10
板上4个LED灯直接与GPIO相连，占用资源为LED1－＞GPB5，LED2－＞GPB6，LED3－＞GPB7，LED4－＞GPB8。LED为低电平触发。
板上6个按键直接与CPU中断相连，占用资源为K1－K6－＞GPG0、GPG3、GPG5、GPG6、GPG7、GPG11。对应的中断为EINT8、EINT11、EINT13、EINT14、EINT15、EINT19。对应的CON12口为CON12.1－CON12.6。
CON12.7为电源（13V），CON12.8为接地（GND）。
PWM：GPB0可通过软件设置为PWM输出。
开发板上有一个由CPU IIC直接控制的EEPROM，容量为256byte。
S3C2440的电源采用外接5V电源，通过降压芯片产生3.3V/1.8V/1.25V电压。
